建筑抗震物联网监测系统

编号:ZQPJ006
系统由《抗震监测传感节点》(硬件)、《抗震监测网关》 (硬件) 、《建筑抗震物联网监测系统-中心平台》 (软件)、 《建筑抗震物联网监测系统-站点平台》 (软件)组成。 《抗震监测传感节点》 内置433MHZ通信模块,与《抗震监测网关》 建立网络通信连接, 《抗震监测网关》通过RJ45端口接入本地网络与《建筑抗震物联网监测系统-站点平台》实时联网通信。

      《建筑抗震物联网监测系统-站点平台》提供统一的TCP数据服务接口与安装大楼各个楼层的《抗震监测网关》基于Modbus RTU通信协议联网通信,系统提供《抗震监测网关》的远程参数配置, 《抗震监测传感节点》远程激励、测量数据采集、诊断数据汇总、原始数据下载、故障记录查看及维护。对于支持接入互联网的站点平台,则自动与《建筑抗震物联网监测系统-中心平台》 进行数据双向同步。通过《建筑抗震物联网监测系统-中心平台》 可随时查看所有联网的站点平台数据。

       企业借助系统的数据及报告,可及时了解建筑内各个设施情况,发现或预警监测目标松动、异常。在故障发生前为客户提供维护提醒,解决了以往建筑内许多不便人工巡检、或巡检困难设施安全隐患无法及时发现和解决的问题。

中心平台主要功能:

  • 站点管理(站点列表、站点地图、站点监控)

  • 型号管理(型号列表)

  • 站点数据同步

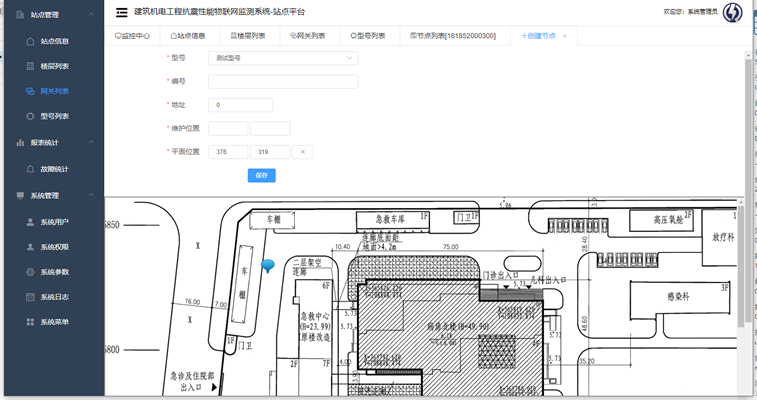

站点平台主要功能:

  • 监控中心(监控首页、设备详情)

  • 站点管理(站点信息、楼层管理)

  • 报表统计(故障统计)

  • 站点数据同步

  • 知擎物联网中间件(分为定时采集、主动采集模式,在批量数据采集后调用matlab进行抗震算法计算,输出最终数据并存储、显示)
